Karboard Proje 1

 Buton ile LED Kontrolü

Gerekli Malzemeler;

  • 6 adet dişi erkek jumper kablo​

  • 1 adet Karboard

Bu projede Karboard üzerindeki 3 buton ile 3 ledi yöneteceğiz.

Projenin çalışma mantığı butona basıldığında ledin yanmasıdır.

Bunun için öncelikle kablolarımızı kullanarak Proje 1'deki şemamızı kuralım.

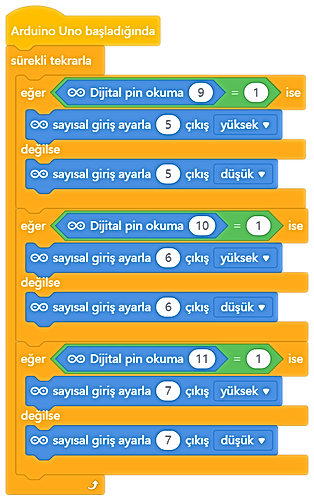

Bu mBlock kodunu Karboard'a yükledikten sonra B1 butonuna bastığımızda yeşil, B2 butonuna bastığımızda mavi, B3 butonuna bastığımızda kırmızı LED yanacaktır.

Karboard Proje 2

 Işığa duyarlı LED Kontrolü

Gerekli Malzemeler;

  • 2 adet dişi erkek jumper kablo​

  • 1 adet Karboard

Bu projede LDR ışık sensörü ile ledi kontrol edeceğiz.

Projenin amacı ortam ışığı yeterli değilken ledi yakmak, yeterliyken söndürmek.

Bunun için öncelikle jumper kablolarımızı kullanarak Proje 2'deki şemamızı kuralım.

Bu mBlock kodunu Karboard'a yükledikten sonra LDR sensörümüzün değeri 200'den küçükse LED yanacaktır, büyükse sönecektir. "isikDeğer > 200" içindeki değeri isteğinize göre  değiştirebilirsiniz.

Karboard Proje 3

 Mesafe Ölçme Uygulaması

Gerekli Malzemeler;

  • 2 adet dişi erkek jumper kablo​

  • 1 adet ultrasonik mesafe sensörü

  • mBlock HC-SR04 Ultrasonic Sensor PCM eklentisi

  • 1 adet Karboard

Bu projede ultrasonik mesafe sensörü ile mesafeyi ölçüp seri porta yazdıracağız.

Bunun için öncelikle jumper kablolarımızı kullanarak Proje 3'teki şemamızı kuralım.

Bağlantıları yaptıktan sonra kartımızın üstüne ultrasonik mesafe sensörünü takalım

Bu mBlock kodunu Karboard'a yükledikten sonra mBlock seri portunda saniyede iki kere ultrasonik mesafe sensörümüzün ölçtüğü mesafeyi görebiliriz.

Karboard Proje 4

 Sıcaklığa duyarlı LED Kontrolü

Gerekli Malzemeler;

  • 2 adet dişi erkek jumper kablo​

  • mBlock DHT11 eklentisi

  • 1 adet Karboard

Bu projede DHT11 sensörü ile ledi kontrol edeceğiz.

Projenin amacı ortam sıcaklığının belirlenen seviyeyi aştığında ledin yakılması, seviyenin altına düştüğü zaman kapatılmasıdır.

Bunun için öncelikle jumper kablolarımızı kullanarak Proje 4'teki şemamızı kuralım.

Bu mBlock kodunu Karboard'a yükledikten sonra DHT11 sensörümüzün ölçtüğü sıcaklık değer 30'un altında ise LED sönecek, üstünde ise yanacaktır..
